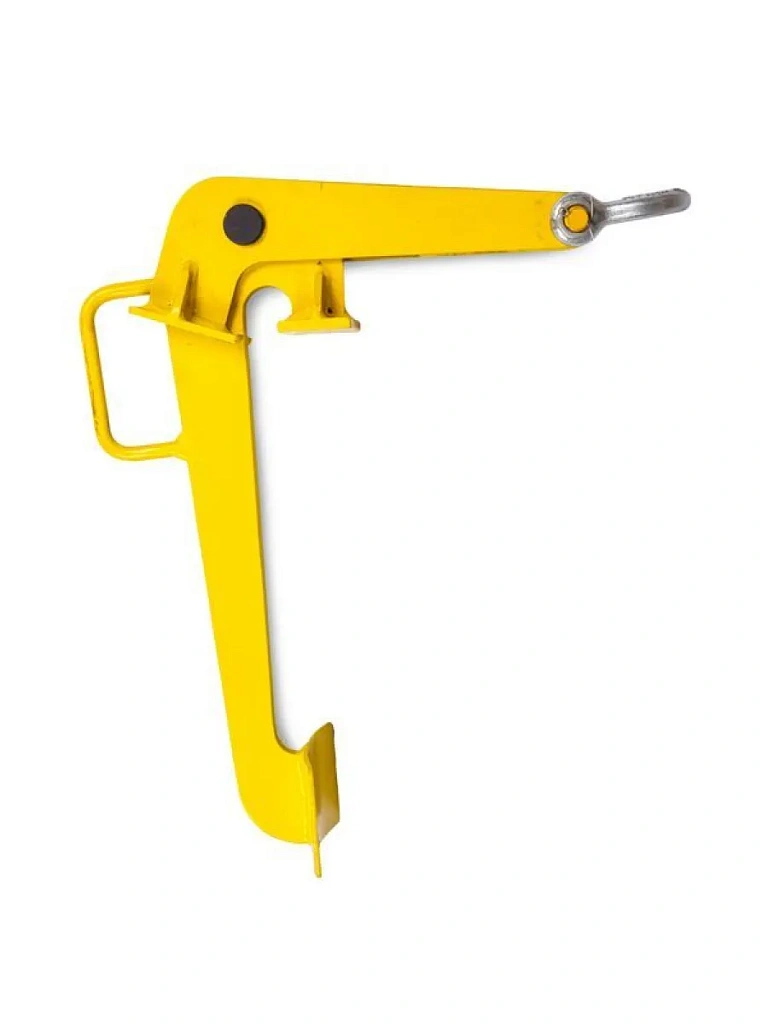

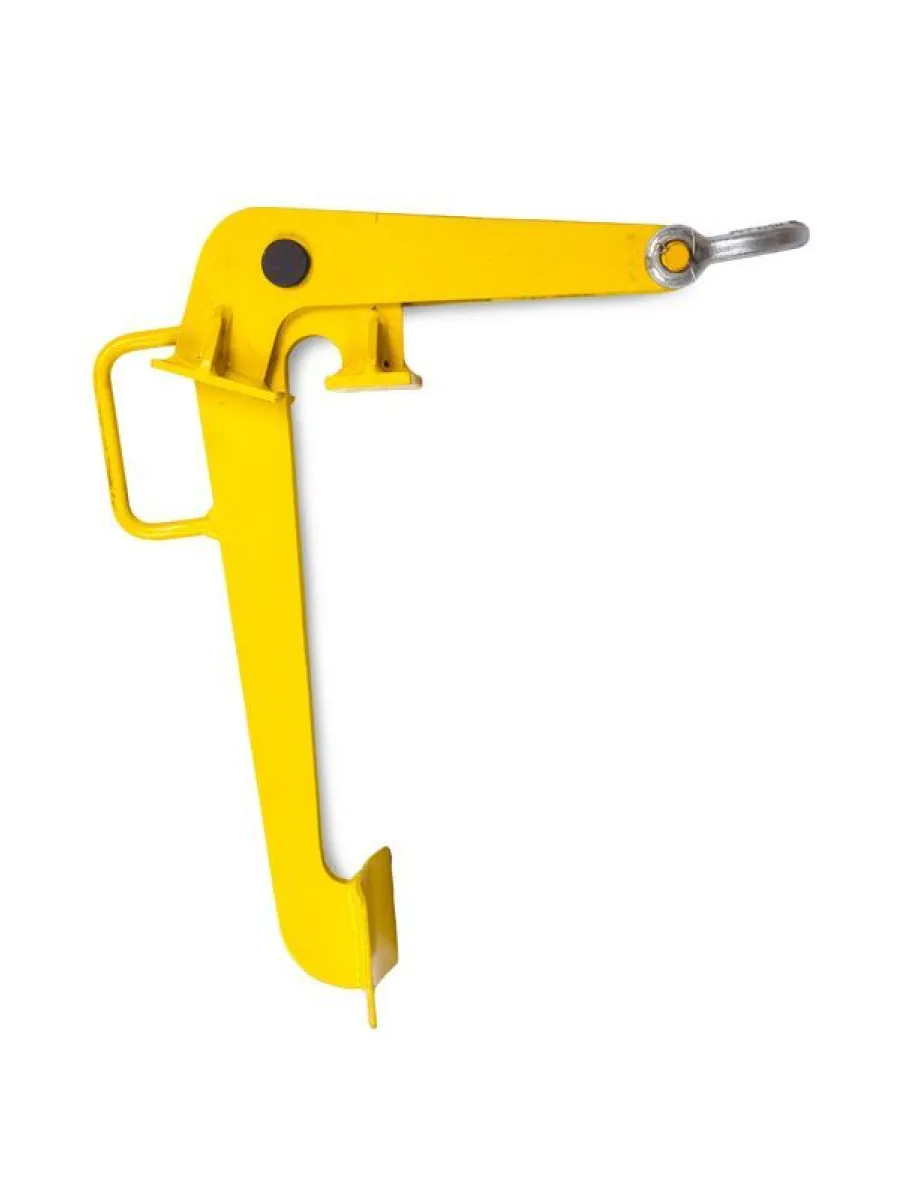

Захват для бочек (вертик. подъем) 1,0 тн FORCE LIFTING

Обозначение ЗВБ-0,2
Г/п 0,2 тн
А - 30 мм
В - 30 мм
H - 50 мм
L - 365 мм
M - 335 мм
G - 60х80 мм

Захват предназначен для подъема и перемещения бочек и аналогичных грузов в вертикальном положении.
Крепление захвата осуществляется за бортик бочки,при этом конструкция захвата исключает возможность повреждения элементов конструкции
бочки. Для перемещения группы бочек возможно изготовление траверсы, укомплектованной захватами данного типа.

В современном производстве довольно часто используют бочки в качестве тары для разного рода материалов. Зачастую нет возможности использовать для перемещения или подъема бочек массивную грузоподъемную технику, или же сложная, округлая форма объекта не дает надежно его закрепить.

Захват для бочек имеет простую и надежную конструкцию типа "клюв попугая", имеет небольшой вес и удобен в работе. Отличительной особенностью захвата является его бережное отношение к элементам конструкции бочки. Грузоподъемность одного захвата составляет 0,2т или 0,6т.

Для подъема и перемешения бочек захват крепится непосредственно к рабочему органу грузоподъемного механизма, либо с помощью строп. Для перемещения группы бочек возможно изготовление траверсы с захватами данного типа.

Обозначение ЗКДв-0,6-750 (с проушиной под крюк)
Г/п 0,6 тн
A 570 мм
B 500 мм
C 700 мм
D 162 мм
E 64 мм

Применяется для  подъема и перемещения грузов круглой формы, ось вращения которых расположена вертикально. Захваты фиксируются на торцевой стороне детали.
Конструктивно захват ЗКДв это рычажная система со свободными концами грузозахватных органов, расположенных по окружности и охватывающих деталь. Захват груза осуществляется за выступающие его края под весом рычагов и усиливается при подъеме массой самого груза.
Захваты типа ЗКДв могут использоваться для грузоподъемных операций с большой номенклатурой грузов, имеющих форму окружности, но наиболее часто захваты этого типа применяют для работы с железнодорожными колесами.
В конструкции захвата для круглых деталей предусмотрена запорный рычаг, фиксирующий грузозахватные органы в раскрытом положении.

Применяется для подъёма и горизонтального перемещения бочек массой до 1,0 тн. Позволяет быстро закрепить бочку за отбортовку.
Захват бочки производится за кант с упором в бок, что обеспечивает простое и эффективное удерживание бочки в горизонтальном положении.
Грузоподъемность - 1,0 тн
Максимальная толщина кромки бочки - 5-20 мм

Обозначение ЗГБ-0,5
Г/п 0,5 тн
A 760-910 мм
B 70 мм
C 400 м

Захват предназначен для подъема и перемещения бочек и аналогичных грузов в горизонтальном положении.
Данный захват используется для подъема и перемещения бочки в горизонтальном положении, а также слива содержимого на весу.
Зев захвата позволяет перемещать бочки длинной от 760мм до 910мм, грузоподъемность захвата составляет 0,5т.
Захват имеет специальный замок, который фиксирует захват в закрытом состоянии. Простая и удобная конструкция захвата, а также малый собственный вес позволяют работать с ним одному стропальщику без использования дополнительных инструментов.

Захват для вертикального подъёма и переворота бочек. Конструкция захвата обеспечивает быструю настройку на любой диаметр и надёжное закрепление бочки. Центральные и боковые проушины на захвате обеспечивают использование любых грузоподъёмных механизмов при подъёме.
Грузоподъемность - 0,15 тн
Диаметр бочки - 380-400 мм

Захват ЗБС используется для подъема и перемещения бочек только в вертикальном положении с креплением за бортик. Работает в паре на стропе типа 2СЦ, 2СК. Одним захватом можно брать только пустые бочки.

Применяется для подъёма и перемещения бочек массой до 0,5 тн., существенно облегчают работу в процессе погрузки или разгрузки бочек, установки их в несколько рядов, а так же в процессе слива их содержимого.
Захват бочки производится за кант с упором в бок, что обеспечивает простое и эффективное удерживание бочки в вертикальном положении.

Обозначение ЗВБ-0,6
Г/п 0,6 тн
А - 30 мм
В - 30 мм
H - 50 мм
L - 354 мм
M - 345 мм
G - 60х80 мм

Захват предназначен для подъема и перемещения бочек и аналогичных грузов в вертикальном положении.
Крепление захвата осуществляется за бортик бочки,при этом конструкция захвата исключает возможность повреждения элементов конструкции
бочки. Для перемещения группы бочек возможно изготовление траверсы, укомплектованной захватами данного типа.

В современном производстве довольно часто используют бочки в качестве тары для разного рода материалов. Зачастую нет возможности использовать для перемещения или подъема бочек массивную грузоподъемную технику, или же сложная, округлая форма объекта не дает надежно его закрепить.

Захват для бочек имеет простую и надежную конструкцию типа "клюв попугая", имеет небольшой вес и удобен в работе. Отличительной особенностью захвата является его бережное отношение к элементам конструкции бочки. Грузоподъемность одного захвата составляет 0,2т или 0,6т.

Для подъема и перемешения бочек захват крепится непосредственно к рабочему органу грузоподъемного механизма, либо с помощью строп. Для перемещения группы бочек возможно изготовление траверсы с захватами данного типа.

Применяется для подъёма и горизонтального перемещения бочек массой до 2,0 тн. Позволяет быстро закрепить бочку за отбортовку.
Захват бочки производится за кант с упором в бок, что обеспечивает простое и эффективное удерживание бочки в горизонтальном положении.
Грузоподъемность - 2,0 тн
Максимальная толщина кромки бочки - 5-20 мм

Захват для вертикального подъёма и переворота бочек. Конструкция захвата обеспечивает быструю настройку на любой диаметр и надёжное закрепление бочки. Центральные и боковые проушины на захвате обеспечивают использование любых грузоподъёмных механизмов при подъёме.
Грузоподъемность - 0,3 тн
Диаметр бочки - 400-640 мм, высотой до 950мм
