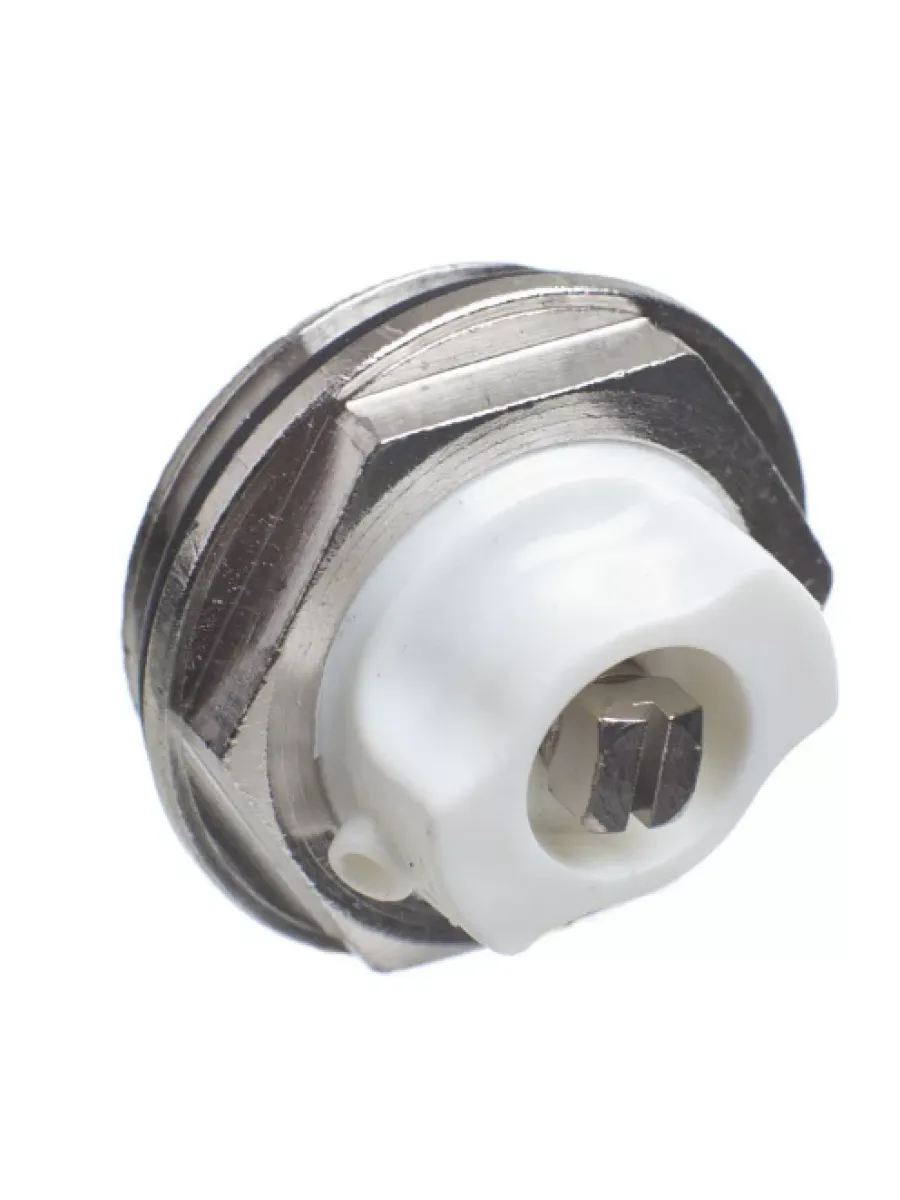

Кран маевского Ду 15 (Воздухоотводчик) AQUA LIFE

Срок гарантии производителя, лет    1.5
Рабочая среда    вода, пар, нефтепродукты
Максимальная температура рабочей среды, С°    150
Класс герметичности    "D" по ГОСТ 9544-2005
Материал корпуса    латунь
Материал шпинделя    латунь
Привод    ручной
Тип соединения    муфта - муфта
Диаметр условный DN, мм    15
Таблица фигур    11Б18бк
Условное обозначение в таблице фигур    11Б18бк
Рабочее давление, МПа    1.6
Номинальный диаметр DN    15
Номинальное давление PN,МПа    1.6
Средний ресурс, циклов    400
Номинальный диаметр резьбы    G½"

Предназначен для присоединения рабочего манометра магистрали с рабочей средой. Кран состоит из следующих деталей:
корпус; пробка; шайба; пружинная шайба (гровер); гайка
Сопрягаемые поверхности корпуса крана и пробки смазаны смазкой. Через муфтовые концы кран присоединяется с одной стороны к трубопроводу, с другой к рабочему манометру.
Пробка крана имеет проход Т-образной формы. Это позволяет направлять поток рабочей среды к манометру, а также сбрасывать давление из манометра, отключая одновременно манометр от магистрали. На верхнем торце пробки сделаны шлицы, указывающие расположение проходных отверстий.

Характеристики

Материал уплотнительных колец    фторопласт
Рабочая среда    вода
Класс герметичности    "А" по ГОСТ 9544-2005
Материал корпуса    латунь никелированная
Материал шпинделя    латунь (никель)
Привод    ручной
Материал шара    латунь (покрытие)
Уплотнение шара    фторопласт
Тип соединения    муфта-штуцер
Тип рукояти    бабочка
Рабочее давление, МПа    4
Номинальное давление PN,МПа    4
Максимальная температура рабочей среды, С°    200
Средний ресурс, циклов    4000
Эффективный диаметр 24 мм

Кран шаровой латунный применяется в качестве запорной арматуры на трубопроводах систем питьевого и хозяйственно-питьевого назначения, горячего водоснабжения, отопления, сжатого воздуха, жидких углеводородов, а также на технологических трубопроводах, транспортирующих жидкости, не агрессивные к материалам крана.

Основными преимуществами является:
Повышенная температурная стойкость (-30 °С - +200 °С)
Полированный и никелированный латунный шток (шпиндель), повышающий срок службы крана
Невозможность выбивания штока давлением транспортируемой жидкости, т.к. шток вставлен изнутри корпуса
Повышенная износостойкость шара обеспечена «зеркальной» полировкой и трехслойным покрытием

Основные характеристики:
Тип продукта Кран шаровой
Номинальный диаметр, DN 250
Номинальное давление, МПа 2,5
Класс герметичности А
Присоединение Приварное
Пропускная способнось Kv, м3/ч 3220
Рабочая среда Жидкость
Ресурс 10000 циклов
Серия LD
Срок службы 30 лет
Страна изготовления Россия
Температура окружающей среды, °С -40…80
Температура рабочей среды, °С -40…200
Тип прохода Неполный проход
Управление Ручное
Среда Веселящий газ, Вода, Воздух маслосодержащий, Декстрин водный, Изопропанол, Пропан жидкий /газообразный

Спецификация материалов:
Материал корпуса Сталь 20
Материал гайки самостопорящейся Сталь 20 оцинкованная с полимером
Материал горловины Сталь 20
Материал опорного кольца Сталь AISI 409
Материал патрубка Сталь 20
Материал подшипника скольжения Фторопласт Ф-4К20, Ф-4
Материал пружинного блока Сталь 65Г оцинкованная
Материал рукоятки Сталь 3
Материал седла Фторопласт Ф-4К20
Материал уплотнения горловины Фторсилоксановый эластомер, EPDM
Материал уплотнения седла EPDM
Материал шаровой пробки Нержавеющая сталь
Материал шпинделя Сталь 20X13

Логистические данные:
Строительная длина, мм 510
Единица измерения шт
Вес, кг 63
Высота, мм 274
Объем, м3 0.1017

Основные характеристики:
Тип продукта Кран шаровой
Номинальный диаметр, DN 100
Номинальное давление, МПа 1,6
Класс герметичности А
Присоединение Фланцевое
Пропускная способнось Kv, м3/ч 451
Рабочая среда Жидкость
Ресурс 10000 циклов
Серия LD
Срок службы 30 лет
Страна изготовления Россия
Температура окружающей среды, °С -40…80
Температура рабочей среды, °С -40…200
Тип прохода Неполный проход
Торговая марка LD
Управление Ручное

Спецификация материалов:
Материал корпуса Сталь 20
Материал гайки самостопорящейся Сталь 20 оцинкованная с полимером
Материал горловины Сталь 20
Материал опорного кольца Сталь AISI 409
Материал патрубка Сталь 20
Материал подшипника скольжения Фторопласт Ф-4К20, Ф-4
Материал пружинного блока Сталь 65Г оцинкованная
Материал рукоятки Сталь 3
Материал седла Фторопласт Ф-4К20
Материал уплотнения горловины Фторсилоксановый эластомер, EPDM
Материал уплотнения седла EPDM
Материал фланца Сталь 20
Материал шаровой пробки Нержавеющая сталь
Материал шпинделя Сталь 20X13

Логистические данные:
Строительная длина, мм 230
Единица измерения шт
Вес, кг 13.35
Высота, мм 165
Объем, м3 0.01695

Характеристики

Материал уплотнительных колец    фторопласт
Рабочая среда    вода
Класс герметичности    "А" по ГОСТ 9544-2005
Материал корпуса    латунь никелированная
Материал шпинделя    латунь (никель)
Привод    ручной
Материал шара    латунь (покрытие)
Уплотнение шара    фторопласт
Тип соединения    муфта-муфта
Тип рукояти    рычаг
Рабочее давление, МПа    4
Номинальное давление PN,МПа    4
Максимальная температура рабочей среды, С°    200
Средний ресурс, циклов    4000
Эффективный диаметр 49 мм

Кран шаровой латунный STI/Aqualink применяется в качестве запорной арматуры на трубопроводах систем питьевого и хозяйственно-питьевого назначения, горячего водоснабжения, отопления, сжатого воздуха, жидких углеводородов, а также на технологических трубопроводах, транспортирующих жидкости, не агрессивные к материалам крана.

Основными преимуществами является:
Повышенная температурная стойкость (-30 °С - +200 °С)
Полированный и никелированный латунный шток (шпиндель), повышающий срок службы крана
Невозможность выбивания штока давлением транспортируемой жидкости, т.к. шток вставлен изнутри корпуса
Повышенная износостойкость шара обеспечена «зеркальной» полировкой и трехслойным покрытием

Основные характеристики:
Тип продукта Кран шаровой
Номинальный диаметр, DN 15
Номинальное давление, МПа 4,0
Класс герметичности А
Присоединение Приварное
Пропускная способнось Kv, м3/ч 7
Рабочая среда Жидкость
Ресурс 10000 циклов
Серия LD
Срок службы 30 лет
Страна изготовления Россия
Температура окружающей среды, °С -40…80
Температура рабочей среды, °С -40…200
Тип прохода Неполный проход
Торговая марка LD
Управление Ручное

Спецификация материалов:
Материал корпуса Сталь 20
Материал гайки самостопорящейся Сталь 20 оцинкованная с полимером
Материал горловины Сталь 20
Материал опорного кольца Сталь AISI 409
Материал патрубка Сталь 20
Материал подшипника скольжения Фторопласт Ф-4К20, Ф-4
Материал пружинного блока Сталь 65Г оцинкованная
Материал рукоятки Сталь 3
Материал седла Фторопласт Ф-4К20
Материал уплотнения горловины Фторсилоксановый эластомер, EPDM
Материал уплотнения седла EPDM
Материал шаровой пробки Нержавеющая сталь
Материал шпинделя Сталь 20X13

Логистические данные:
Строительная длина, мм 200
Единица измерения шт
Вес, кг 0.67
Высота, мм 109
Объем, м3 0.001303

Характеристики

Материал уплотнительных колец    фторопласт
Рабочая среда    вода
Класс герметичности    "А" по ГОСТ 9544-2005
Материал корпуса    латунь никелированная
Материал шпинделя    латунь (никель)
Привод    ручной
Материал шара    латунь (покрытие)
Уплотнение шара    фторопласт
Тип соединения    муфта-штуцер
Тип рукояти    рычаг
Рабочее давление, МПа    4
Номинальное давление PN,МПа    4
Максимальная температура рабочей среды, С°    200
Средний ресурс, циклов    4000

Кран шаровой латунный STI/Aqualink применяется в качестве запорной арматуры на трубопроводах систем питьевого и хозяйственно-питьевого назначения, горячего водоснабжения, отопления, сжатого воздуха, жидких углеводородов, а также на технологических трубопроводах, транспортирующих жидкости, не агрессивные к материалам крана.

Основными преимуществами является:
Повышенная температурная стойкость (-30 °С - +200 °С)
Полированный и никелированный латунный шток (шпиндель), повышающий срок службы крана
Невозможность выбивания штока давлением транспортируемой жидкости, т.к. шток вставлен изнутри корпуса
Повышенная износостойкость шара обеспечена «зеркальной» полировкой и трехслойным покрытием

Срок гарантии производителя, лет    7
Срок службы, лет    30
Материал уплотнительных колец    фторопласт
Рабочая среда    вода
Класс герметичности    "А" по ГОСТ 9544-2005
Материал корпуса    латунь никелированная
Материал шпинделя    латунь (никель)
Привод    ручной
Материал шара    латунь (покрытие)
Уплотнение шара    фторопласт
Тип соединения муфта-"американка"
Тип рукояти    бабочка
Рабочее давление, МПа    4
Номинальное давление PN,МПа    4
Максимальная температура рабочей среды, С°    200
Средний ресурс, циклов    4000
Эффективный диаметр 12,5 мм

Кран шаровой латунный STI/Aqualink применяется в качестве запорной арматуры на трубопроводах систем питьевого и хозяйственно-питьевого назначения, горячего водоснабжения, отопления, сжатого воздуха, жидких углеводородов, а также на технологических трубопроводах, транспортирующих жидкости, не агрессивные к материалам крана.

Основными преимуществами является:
Повышенная температурная стойкость (-30 °С - +200 °С)
Полированный и никелированный латунный шток (шпиндель), повышающий срок службы крана
Невозможность выбивания штока давлением транспортируемой жидкости, т.к. шток вставлен изнутри корпуса
Повышенная износостойкость шара обеспечена «зеркальной» полировкой и трехслойным покрытием

Основные характеристики:
Тип продукта Кран шаровой
Номинальный диаметр, DN 100
Номинальное давление, МПа 2,5
Класс герметичности А
Присоединение Приварное
Пропускная способнось Kv, м3/ч 451
Рабочая среда Жидкость
Ресурс 10000 циклов
Серия LD
Срок службы 30 лет
Страна изготовления Россия
Температура окружающей среды, °С -40…80
Температура рабочей среды, °С -40…200
Тип прохода Неполный проход
Торговая марка LD
Управление Ручное

Спецификация материалов:
Материал корпуса Сталь 20
Материал гайки самостопорящейся Сталь 20 оцинкованная с полимером
Материал горловины Сталь 20
Материал опорного кольца Сталь AISI 409
Материал патрубка Сталь 20
Материал подшипника скольжения Фторопласт Ф-4К20, Ф-4
Материал пружинного блока Сталь 65Г оцинкованная
Материал рукоятки Сталь 3
Материал седла Фторопласт Ф-4К20
Материал уплотнения горловины Фторсилоксановый эластомер, EPDM
Материал уплотнения седла EPDM
Материал шаровой пробки Нержавеющая сталь
Материал шпинделя Сталь 20X13

Логистические данные:
Строительная длина, мм 280
Единица измерения шт
Вес, кг 6.5
Высота, мм 165
Объем, м3 0.01271

Характеристики

Материал уплотнительных колец    фторопласт
Рабочая среда    вода
Класс герметичности    "А" по ГОСТ 9544-2005
Материал корпуса    латунь никелированная
Материал шпинделя    латунь (никель)
Привод    ручной
Материал шара    латунь (покрытие)
Уплотнение шара    фторопласт
Тип соединения муфта-"американка"
Тип рукояти    рычаг
Рабочее давление, МПа    4
Номинальное давление PN,МПа    4
Максимальная температура рабочей среды, С°    200
Средний ресурс, циклов    4000
Эффективный диаметр 30 мм

Кран шаровой латунный STI/Aqualink применяется в качестве запорной арматуры на трубопроводах систем питьевого и хозяйственно-питьевого назначения, горячего водоснабжения, отопления, сжатого воздуха, жидких углеводородов, а также на технологических трубопроводах, транспортирующих жидкости, не агрессивные к материалам крана.

Основными преимуществами является:
Повышенная температурная стойкость (-30 °С - +200 °С)
Полированный и никелированный латунный шток (шпиндель), повышающий срок службы крана
Невозможность выбивания штока давлением транспортируемой жидкости, т.к. шток вставлен изнутри корпуса
Повышенная износостойкость шара обеспечена «зеркальной» полировкой и трехслойным покрытием

Основные характеристики:
Тип продукта Кран шаровой
Номинальный диаметр, DN 50
Номинальное давление, МПа 4,0
Класс герметичности А
Присоединение Фланцевое
Пропускная способнось Kv, м3/ч 115
Рабочая среда Жидкость
Ресурс 10000 циклов
Серия LD
Срок службы 30 лет
Страна изготовления Россия
Температура окружающей среды, °С -40…80
Температура рабочей среды, °С -40…200
Тип прохода Неполный проход
Торговая марка LD
Управление Ручное

Спецификация материалов:
Материал корпуса Сталь 20
Материал гайки самостопорящейся Сталь 20 оцинкованная с полимером
Материал горловины Сталь 20
Материал опорного кольца Сталь AISI 409
Материал патрубка Сталь 20
Материал подшипника скольжения Фторопласт Ф-4К20, Ф-4
Материал пружинного блока Сталь 65Г оцинкованная
Материал рукоятки Сталь 3
Материал седла Фторопласт Ф-4К20
Материал уплотнения горловины Фторсилоксановый эластомер, EPDM
Материал уплотнения седла EPDM
Материал фланца Сталь 20
Материал шаровой пробки Нержавеющая сталь
Материал шпинделя Сталь 20X13

Логистические данные:
Строительная длина, мм 180
Единица измерения шт
Вес, кг 5.76
Высота, мм 117
Объем, м3 0.00726

Основные характеристики:
Тип продукта Кран шаровой
Номинальный диаметр, DN 25
Номинальное давление, МПа 4,0
Класс герметичности А
Присоединение Фланцевое
Пропускная способнось Kv, м3/ч 23
Рабочая среда Жидкость
Ресурс 10000 циклов
Серия LD
Срок службы 30 лет
Страна изготовления Россия
Температура окружающей среды, °С -40…80
Температура рабочей среды, °С -40…200
Тип прохода Неполный проход
Торговая марка LD
Управление Ручное

Спецификация материалов:
Материал корпуса Сталь 20
Материал гайки самостопорящейся Сталь 20 оцинкованная с полимером
Материал горловины Сталь 20
Материал опорного кольца Сталь AISI 409
Материал патрубка Сталь 20
Материал подшипника скольжения Фторопласт Ф-4К20, Ф-4
Материал пружинного блока Сталь 65Г оцинкованная
Материал рукоятки Сталь 3
Материал седла Фторопласт Ф-4К20
Материал уплотнения горловины Фторсилоксановый эластомер, EPDM
Материал уплотнения седла EPDM
Материал фланца Сталь 20
Материал шаровой пробки Нержавеющая сталь
Материал шпинделя Сталь 20X13

Логистические данные:
Строительная длина, мм 140
Единица измерения шт
Вес, кг 2.6
Высота, мм 112
Объем, м3 0.003766
