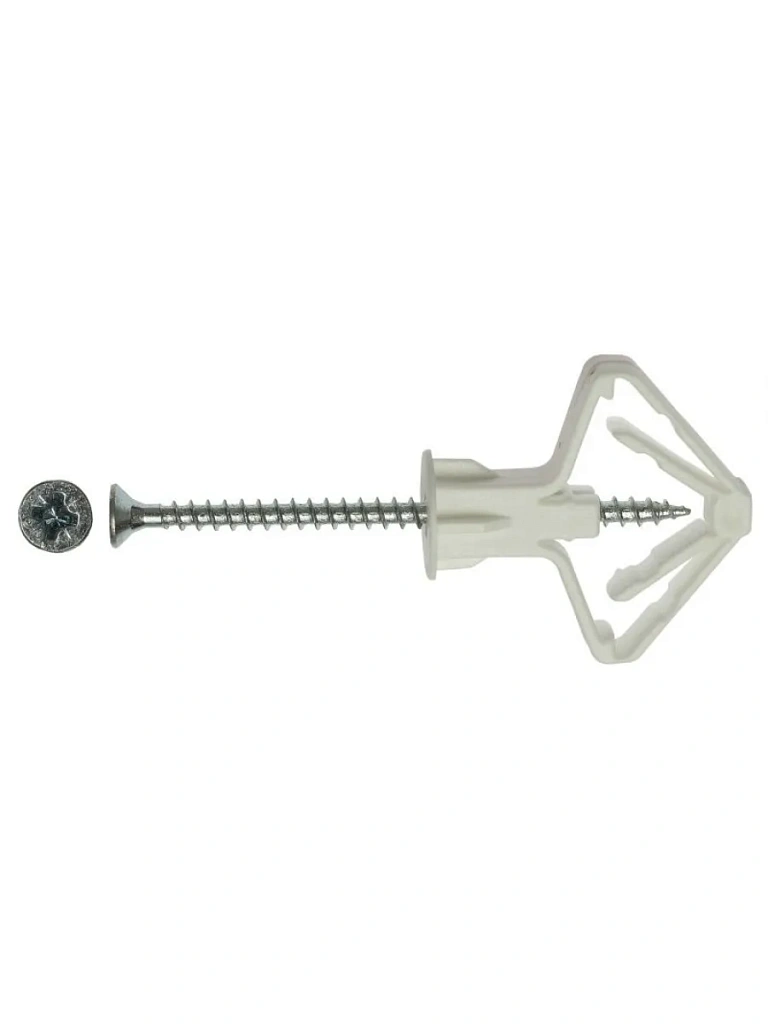

Дюбель "Бабочка" для гипсокартона с шурупом 10,0х50

Предназначен для крепления легких теплоизоляционных изделий к внутренним и наружным поверхностям зданий различного назначения, в том числе в системах вентилируемых фасадов, штукатурных фасадов и колодезной кладке, в такие основания, как тяжелый и легкий бетон, полнотелый керамический и силикатный кирпич, керамзитобетонный блок.

За счет широкой шляпки дюбель часто называют "парашют" или тарельчатый дюбель. Конструкция широкой шляпки дюбеля плотно прижимает теплоизоляцию, отверстия позволяют утопить дюбель в клее без потери эластичности шляпки. В комплекте с дюбелем поставляется пластмассовый гвоздь, который для большей прочности армирован стекловолокном.

Диаметр, мм 10
Длина, мм 80

Дюбель пластмассовый применяется для использования при различных монтажных работах на полнотелом кирпиче, бетоне, пустотелом кирпиче и блоке, на листовых материалах. Подойдут для улицы и для помещения.

Используется для забивания дюбелей-гвоздей в стены, изготовленные из бетона, низкоуглеродистой стали и кирпича, для креплении к ним строительных элементов, оборудования и инженерных коммуникаций.
При работе с пистолетом ПЦ-84 применяются монтажные патроны типов "Д" и "К", дюбель-гвозди различной длины.

Кровельный дюбель  используется для крепления тепло- и гидроизоляции к основанию кровли из металлического профилированного листа,бетона,дерева. Дюбель необходимо докомплектовать сверлоконечным или остроконечным шурупом. При креплении к бетону шуруп используется в комплекте с пластиковым распорным дюбелем,выполненным из полиамида.

При подборе длины дюбеля и шурупа необходимо руководствоваться следующими правилами:
1. Длина дюбеля должна быть минимум на 10-20% меньше, чем толщина кровельного пирога и зависит от степени жесткости теплоизоляционного материала. Телескопический принцип работы крепежной пары "дюбель - шуруп" позволяет избежать механических повреждений изоляции и крепежных элементов при вертикальных нагрузках.
2. Шуруп подбирается по формуле:
                          Lш = Lт - Lд +30
Lш - длина шурупа,мм
Lт - толщина кровельного пирога (теплоизоляция+гидроизоляция),мм
Lд - длина кровельного тарельчатого дюбеля,мм
Рекомендуемое количество кровельных дюбелей на 1м2 не менее 6шт.

Длина, мм 220

Применение. Фасадный дюбель TSX-S применяется для крепления ответственных конструкций внутри помещений и временных конструкций на фасадах зданий ко всем видам бетона и стеновых материалов, пустотелым и полнотелым керамическим кирпичам, ячеистому бетону, газобетону, керамзитобетону, шлакоблокам и камню, при монтаже металлического профиля, дверных коробок, ворот, оконных блоков, деревянной окантовки, навесных шкафов, облицовочных материалов, кровельных и фасадных конструкций из металла и дерева.

Особенности конструкции. Рамный дюбель имеет двойную распорную зону с потайным бортиком 10х80, в сборе с шурупом из углеродистой стали с электрооцинкованным покрытием с шестигранной головкой для бысмтрого и удобного монтажа.
Длина распорной зоны - до 70 мм. Класс прочности шурупа 6.8  позволяет выдерживать высокие нагрузки на вырыв и срез.

Принцип работы. Удлиненная распорная 2х секционная зона создает оптимальное крепление в пустотелых и мягких строительных материалах металлического профиля методом сквозного монтажа. Потайной бортик позволяет утопить головку крепежа в
закрепляемом материале или использовать при сквозном монтаже. Дополнительные "усы" позволяют избежать прокручивания дюбеля и создают дополнительный упор.

Материал крепежа. Дюбель из полиамида с шурупом из углеродистой стали с электрооцинкованным покрытием не менее 10 микрон.

Материал основания. В качестве материала основания следует использовать: любые марки бетона и стеновые строительные материалы, пустотелый и полнотелый керамический кирпич, ячеистый бетон, газобетон, керамзитобетон, шлакоблоки и камень.

Монтаж. Следует использовать только методом сквозного монтажа. При монтаже следует выполнять следующие рекомендации: - отверстие под дюбель очищено и не имеет следов мусора образовавшегося в ходе сверления; - важно применять безударное сверление при подготовке отверстий в пустотелых материалах.

Нагрузка.  Предельная нагрузка на вырыв в бетоне до 800кг на 1 точку. При глубине анкеровки 90 мм.

Кровельный дюбель  используется для крепления тепло- и гидроизоляции к основанию кровли из металлического профилированного листа,бетона,дерева. Дюбель необходимо докомплектовать сверлоконечным или остроконечным шурупом. При креплении к бетону шуруп используется в комплекте с пластиковым распорным дюбелем,выполненным из полиамида.

При подборе длины дюбеля и шурупа необходимо руководствоваться следующими правилами:
1. Длина дюбеля должна быть минимум на 10-20% меньше, чем толщина кровельного пирога и зависит от степени жесткости теплоизоляционного материала. Телескопический принцип работы крепежной пары "дюбель - шуруп" позволяет избежать механических повреждений изоляции и крепежных элементов при вертикальных нагрузках.
2. Шуруп подбирается по формуле:
                          Lш = Lт - Lд +30
Lш - длина шурупа,мм
Lт - толщина кровельного пирога (теплоизоляция+гидроизоляция),мм
Lд - длина кровельного тарельчатого дюбеля,мм
Рекомендуемое количество кровельных дюбелей на 1м2 не менее 6шт.

Длина, мм 260

Дюбель IZL-T препятствует образованию конденсата благодаря применению стального гвоздя с термоголовкой, предотвращающей охлаждение металла.

Обеспечивает надежное крепление утеплителя к основанию;
Исключает подвижность утеплителя в процессе монтажа;
Способствует распределению нагрузки на поверхность плит со стороны декоративного слоя;
Повышает стойкость конструкции к ветровым нагрузкам.

Диаметр, мм 10
Длина, мм 260

Металлические забивные дюбель-гвозди изготавливаются из двух материалов. Для производства дюбеля используется цинковый сплав, а для производства гвоздя – сталь 1008.
Состоит такая разновидность дюбеля из стопорного бортика, который не позволяет дюбелю проваливаться в отверстие и дает ему более плотно прижать монтируемую деталь, а также из пары распорных сегментов.
При ударе стальной стержень (гвоздь) вызывает расширение гильзы в основании. Как правило, металлические забивные дюбели-гвозди используются для монтажа кабель-каналов, несъемных металлических профилей, различных металлических конструкций и тонколистовых материалов к кирпичу, камню, бетону особенно на объектах с повешенными требованиями пожарной безопасности.
Применение такой дюбельной техники обеспечивает быстрый и легкий монтаж.

Полипропиленовый распорный дюбель с шурупом

Макс. толщина укрепляемого предмета [мм] 10
Диаметр сверления [мм] 10
Диаметр шурупа [мм] 3,5x50
Мин. вырывающ. сила, гипсокарт. 12 мм [kH] 0,26

Материал: Нейлон.

Область применения: Дюбель нейлоновый для газобетона предназначен для установки в такие материалы как пенобетон, газобетон и другие мягкотелые материалы.

Описание и особенности: Данная модель дюбеля производится из высокопрочного нейлона и имеет форму, закрученную в спираль. К данному дюбелю могут использоваться саморезы по дереву, универсальные шурупы и шурупы с метрической резьбой. Рекомендованная температурная среда для использования данного анкера варьируется от -40 до +80 градусов.

Материал основания: Пенобетон. газобетон.

Предназначен для крепления легких теплоизоляционных изделий к внутренним и наружным поверхностям зданий различного назначения, в том числе в системах вентилируемых фасадов, штукатурных фасадов и колодезной кладке, в такие основания, как тяжелый и легкий бетон, полнотелый керамический и силикатный кирпич, керамзитобетонный блок.

За счет широкой шляпки дюбель часто называют "парашют" или тарельчатый дюбель. Конструкция широкой шляпки дюбеля плотно прижимает теплоизоляцию, отверстия позволяют утопить дюбель в клее без потери эластичности шляпки. В комплекте с дюбелем поставляется пластмассовый гвоздь, который для большей прочности армирован стекловолокном.

Диаметр, мм 10
Длина, мм 160

Патроны для монтажных пистолетов Д-4 широко применяется в строительстве, ремонтных работах. Предназначены для использования в монтажных пистолетах, обеспечивающих надежное крепление дюбелями к таким поверхностям, как бетон, кирпич, железобетон, сталь низкоуглеродистая и другие виды металлов.

Обладают энергоотдачей, равной 600 Дж. Диаметр этой марки патронов составляет 6,8 мм, а длина — 18 мм.
Ударный состав патрона экологически чист, не содержит примесей тяжелых металлов. В одной упаковке — 100 штук.
